Sistema de captação da água da chuva - Situação de Aprendizagem

Situação de Aprendizagem: projeto elétrico de um Sistema de Captação da água da chuva (prof. Renato)

Projetar o esquema elétrico (diagrama de força e comando) para o Sistema representado na figura acima.

O motor da bomba (M1) poderá ser ligado por um botão de pulso (B1) e desligado por outro botão de pulso (B0). Se o nível de água estiver baixo, o sensor de nível (LSL) impede o funcionamento do motor para que a bomba nunca trabalhe a seco.

Para garantir um nível mínimo, a válvula solenóide (Y1) deve liberar a entrada de água da rede pública até que o nivel d' água chegue no sensor de nível LSH.

O restante do volume do reservatório é preenchido com água aproveitada da chuva. Como esse exercício é voltado para a parte elétrica, foram omitidos os detalhes do sistema hidráulico.

A bomba d' água (M1), poderia ser utilizada para o abastecimento de um sistema de lavagem de veículos, irrigação, lavagem de calçadas e outros.

IMPORTANTE: Esse exemplo foi planejado apenas para aplicação de exercícios em sala de aula. Para uma situação real, verifique as normas vigentes de higiene e segurança.

Introdução ao estudo do Controlador Lógico Programável (CLP)

O CLP é um equipamento eletrônico programável que é utilizado para controlar máquinas e processos industriais. Também é conhecido por PLC que é a sigla para “Programmable Logic Controller”. O CLP possui “hardware” e “software”.

O “Hardware” é a parte física formada pelos componentes e circuitos eletrônicos. O “Software” é composto pelos programas que fazem o CLP funcionar e fica armazenado nas memórias eletrônicas do CLP.

CLP SIEMENS MODELO SIMATIC S7-1200



Se inscreva no Canal do Youtube para ver mais vídeos de apoio para o seu curso técnico. O canal pode ser acessado no link disponível a seguir:





Constituição do CLP


As três partes principais do CLP são: módulos de entrada, módulos de saída e a CPU.

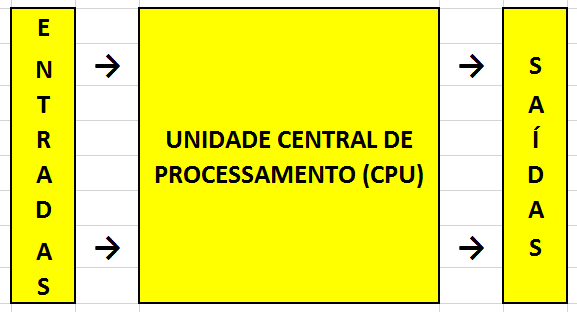

Esquema representando as três partes principais do CLP



Desafio: Determine a Tensão e a Corrente nos pontos indicados com o Simulador PHET

Monte o circuito a seguir  no Simulador PHET, e determine: a) Qual é a tensão indicada no voltímetro? b) Qual é a corrente indicada no amper...
