Modelo de Procedimento de Trabalho - NR 10

A seguir está disponível  um formulário para elaboração de procedimento de trabalho para atender a NR 10. Esse modelo contém as informações exigidas no item 10.11.3 da NR 10: objetivo, campo de aplicação, base técnica, competências e responsabilidades, disposições gerais, medidas de controle e orientações finais.

Se inscreva no Canal do Youtube para ver mais vídeos de apoio para o seu curso técnico. O canal pode ser acessado no link disponível a seguir:

Professor Renato - Canal do YOUTUBE

Veja também:

Tire suas dúvidas sobre os procedimentos de trabalho - NR 10.
Prontuário de Instalações Elétricas.


O procedimento deve ser assinado e aprovado por um profissional habilitado com registro no CREA.

A elaboração do procedimento pode ser feita com a participação de todos os profissionais envolvidos na realização da tarefa. Os profissionais da área de segurança do trabalho devem participar da elaboração do procedimento. Os procedimentos de trabalho podem ser ferramentas para a formação continuada dos trabalhadores.

Segue o modelo:

Inserir aqui o Logotipo da sua empresa		Procedimento operacional n. XXXXXXX
TAREFA:
Descrever o título da tarefa.
1. OBJETIVOS (RESULTADOS ESPERADOS):
Explicar sucintamente quais são os resultados esperados ao final da tarefa.
2. CAMPO DE APLICAÇÃO:
Definir claramente onde esse procedimento é aplicado, ou seja, em quais locais ou máquinas da empresa.
3. BASE TÉCNICA:
Indicar as fontes de pesquisa para elaboração do procedimento, tais como: normas, manuais, etc. Exemplos abaixo:   NR 10 – Segurança em Instalações e Serviços em Eletricidade. NBR 14039 – Instalações Elétricas de Média Tensão, de 1,0 kV a 36,2 kV.
4. COMPETÊNCIAS:
Citar os conhecimentos, cursos e treinamentos que o profissional precisa ter para executar a tarefa.
5. RESPONSABILIDADES:
Definir a responsabilidade de cada profissional envolvido na execução da tarefa. Descrever também as responsabilidades da supervisão e da área de segurança do trabalho.
6. DISPOSIÇÕES GERAIS:
Acrescentar outras observações que possam ser importantes.
7. DESCRIÇÃO DA TAREFA PASSO A PASSO: para cada passo, definir o responsável, o risco envolvido e as medidas preventivas.
Atividade	Responsável		Riscos	Medidas preventivas.
8. ORIENTAÇÕES FINAIS:   Citar as ações a serem executadas ao final do trabalho e outras informações que forem importantes.



Data de elaboração:
Nome:	Função:		Registro funcional		Assinatura
APROVAÇÃO
Data de aprovação:
Nome:		Função		Registro funcional		Assinatura

Procedimentos de Trabalho – NR 10

Tire aqui as suas dúvidas sobre as determinações da NR 10 para os procedimentos de trabalho.

O que é um procedimento de trabalho conforme a NR 10?

No item 20 do glossário da NR 10, procedimento é definido como: “sequência de operações a serem desenvolvidas para realização de um determinado trabalho, com a inclusão dos meios materiais e humanos, medidas de segurança e circunstâncias que impossibilitem sua realização”.

Se inscreva no Canal do Youtube para ver mais vídeos de apoio para o seu curso. O canal pode ser acessado no link disponível a seguir:

Professor Renato - Canal do YOUTUBE

O que deve constar nos procedimentos de trabalho para serviços em instalações elétricas?

Conforme o item 10.11.3 da NR 10, “os procedimentos de trabalho devem conter, no mínimo, objetivo, campo de aplicação, base técnica, competências e responsabilidades, disposições gerais, medidas de controle e orientações finais”.

Veja também:

Modelo de procedimento de trabalho

Prontuário de Instalações Elétricas.

É obrigatória a existência de procedimentos para os trabalhos em instalações elétricas?

Sim. A NR 10 afirma que para serviços em instalações elétricas energizadas em alta tensão é obrigatório seguir “procedimentos específicos, detalhados e assinados por profissional autorizado”. (item 10.7.6).

Mas a obrigatoriedade dos procedimentos se estende também aos serviços em instalações de baixa tensão, pois no item 10.11.1 está determinado que:

“Os serviços em instalações elétricas devem ser planejados e realizados em conformidade com procedimentos de trabalho específicos, padronizados, com descrição detalhada de cada tarefa, passo a passo, assinados por profissional que atenda ao que estabelece o item 10.8 desta NR”.

Essa obrigatoriedade também se aplica para trabalhos na zona controlada:

10.6.2 “Os trabalhos que exigem o ingresso na zona controlada devem ser realizados mediante procedimentos específicos respeitando as distâncias previstas no Anexo I”.

Os procedimentos devem ser elaborados antes da implementação de inovações tecnológicas ou instalação de novas máquinas e equipamentos:

10.6.4 “Sempre que inovações tecnológicas forem implementadas ou para a entrada em operações de novas instalações ou equipamentos elétricos devem ser previamente elaboradas análises de risco, desenvolvidas com circuitos desenergizados, e respectivos procedimentos de trabalho”.

Além disso, o conjunto de procedimentos deve fazer parte do Prontuário das Instalações Elétricas..

Qual é a importância da empresa ter procedimentos de trabalho atualizados?

Cumprindo as normas do Ministério do Trabalho, as empresas e profissionais estarão amparados pela lei, evitando multas e demais punições. Mas a importância dos procedimentos vai muito além. Seguindo procedimentos corretos, será mais difícil que o profissional cometa erros, pois ele terá por escrito cada passo que deverá executar. A equipe de trabalho será mais produtiva porque os trabalhadores já saberão antecipadamente como agir. Os procedimentos podem ser ferramentas para a formação continuada dos trabalhadores. As tarefas podem ser padronizadas e todos podem contribuir para a melhoria contínua dos processos de trabalho.

Quais são os profissionais que podem elaborar procedimentos de trabalho?

Todos os profissionais envolvidos nas tarefas devem participar do processo apontando oportunidades de melhoria ou até mesmo possíveis erros. Mas, o procedimento de trabalho precisa ser aprovado e assinado por um profissional legalmente habilitado. A NR 10 define profissional habilitado como aquele que foi “previamente qualificado e com registro no competente conselho de classe”, (item 10.8.2). Esse profissional, que deve ter registro no CREA, será o principal responsável pelo procedimento.

A NR 10 também torna obrigatória a participação no processo dos profissionais da área de segurança do trabalho, de acordo com o item 10.11.4:

"Os procedimentos de trabalho, o treinamento de segurança e saúde e a autorização de que trata o item 10.8 devem ter a participação em todo processo de desenvolvimento do Serviço Especializado de Engenharia de Segurança e Medicina do Trabalho - SESMT, quando houver".

Padrão de cores para os condutores elétricos – Baixa Tensão

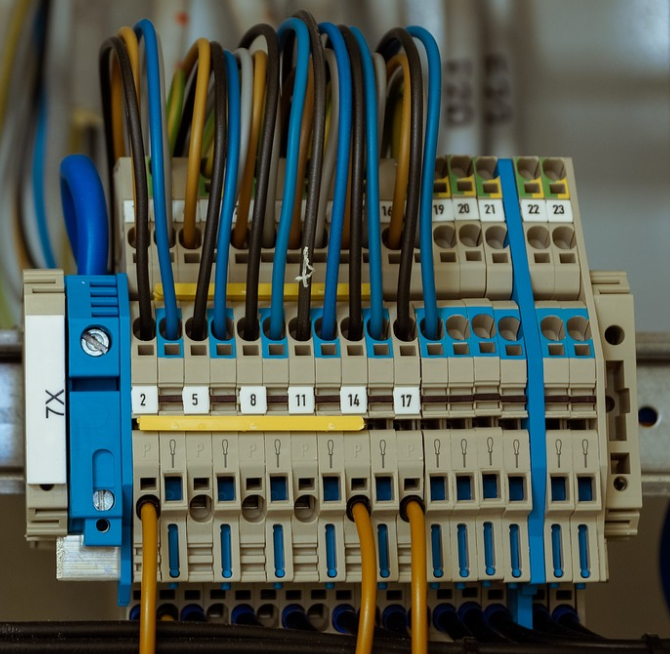

Os fios e cabos possuem isolação colorida para identificar a função de cada condutor. Você sabe quais são as cores que devem ser utilizadas para a isolação dos condutores fase, neutro e de aterramento (proteção contra choques)?

https://pixabay.com/pt/photos/fio-cabos-el%c3%a9trico-rede-1098059/

Para as instalações elétricas de baixa tensão, a NBR 5410 determina o padrão de cores que deve ser usado para a isolação dos condutores elétricos. Veja a seguir quais são as cores que devem ser utilizadas.

Se inscreva no Canal do Youtube para ver mais conteúdos semelhantes a esse, com vídeos de apoio para o seu curso. O canal pode ser acessado no link disponível a seguir:

Professor Renato - Canal do YOUTUBE

O fim das lâmpadas incandescentes?

Existe um cronograma para que as lâmpadas incandescentes atinjam limites mínimos de eficiência energética, as que não estiverem dentro dos limites não serão mais comercializadas no Brasil. Como a eficiência dessas lâmpadas é baixa, a tendência é que sejam substituídas por lâmpadas fluorescentes ou a LED.

A eficiência energética das lâmpadas é indicada através da relação entre “o fluxo luminoso, medido em lúmen (lm), e a potência elétrica consumida, medida em watt (W)”.

Por exemplo, muitas lâmpadas fluorescentes compactas possuem eficiência superior a 60 lm/W, porém em algumas lâmpadas incandescentes a eficiência não passa de 10 lm/W.

Veja a seguir o cronograma para adequação das lâmpadas.

Exercício resolvido: cálculo do consumo de energia elétrica

1.    Alguém esqueceu ligada uma lâmpada incandescente de 100 W que permaneceu acesa durante 30 horas. Calcule:

Se inscreva no Canal do Youtube para ver mais vídeos de apoio para o seu curso. O canal pode ser acessado no link disponível a seguir:

Professor Renato - Canal do YOUTUBE

a)    Total de energia em kWh que foi utilizada pela lâmpada:

b)    O custo em R$, considere que a tarifa é 0,40 R$/kWh.

 SOLUÇÃO:

a)    Na conta de Luz a unidade de energia é o quilowatt-hora (kWh).

A energia total utilizada pela lâmpada pode ser calculada usando a equação abaixo:

E = PΔt

Onde:

E = energia em quilowatt-hora (kWh);

P = Potência da lâmpada em kW.

Δt = intervalo de tempo em que a lâmpada permaneceu ligada (em horas).

Será necessário converter a potência de Watts para quilowatts. Para converter a potência de Watts p/ KW, basta dividir por 1000:

100 W/1000 = 0,1 kW

Aplicando na equação fica:

E = PΔt

E = 0,1 kW x 30 h

E= 3 kWh

Resposta: a lâmpada de 100 W permaneceu acesa durante 30 horas e usou um total de energia de 3 kWh.

b)    Para calcular o custo em Reais, multiplicar a energia pelo valor da tarifa conforme equação abaixo:

Custo (R$) = E x Tarifa

Custo (R$) = 3 kWh x 0,40 R$/kWh

Custo = R$ 1,20

Resposta: A lâmpada de 100 W ligada durante 30 horas causou um aumento de R$ 1,20 na conta de luz.

Saiba mais nos links a seguir:

Cálculo do consumo de energia dos equipamentos elétricos

Exercício: cálculo do consumo de energia de uma casa

Programas para simular o consumo de energia de uma casa

O fim das lâmpadas incandescentes?

Cálculo do consumo de energia dos equipamentos elétricos

Veja aqui como calcular o gasto de cada equipamento na conta de luz.

Simulador do consumo de energia elétrica

A conta de luz da sua casa está correta? Descubra aqui, onde você pode encontrar programas gratuitos para estimar o valor de sua fatura de energia elétrica.

Carga elétrica

Entenda o conceito de carga elétrica

Carga elétrica é uma propriedade que faz parte de algumas das partículas que constituem a matéria. A força elétrica é uma manifestação da carga elétrica.

O aterramento Elétrico das instalações conforme a NR 10

Entenda como deve ser feito o aterramento para que as instalações elétricas estejam de acordo com a NR 10.

Para atender as determinações da NR 10, “o aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida pelos órgãos competentes”. Mas, quais são os órgãos competentes? Onde encontrar essas informações?

Depois de ler esse artigo, sugerimos que leia também:

Relé Buchholz, essencial na segurança dos transformadores de potência a óleo.

Luvas isolantes de borracha: informações importantes

Se inscreva no Canal do Youtube para ver mais vídeos de apoio para o seu curso técnico. O canal pode ser acessado no link disponível a seguir:

Professor Renato - Canal do YOUTUBE

A Associação Brasileira de Normas Técnicas (ABNT) deve ser o primeiro órgão competente a ser consultado. Essa instituição é responsável pela publicação das normas técnicas chamadas de “Normas Brasileiras registradas (NBRs)”.

A norma usada como referência depende do tipo de instalação a ser executada. Por exemplo, para o aterramento de um para raio, deverá ser consultada a “NBR 5419 – Proteção de Estruturas contra Descargas Atmosféricas”. Nos projetos de média tensão é necessário atender a “NBR 14039 – Instalações Elétricas de Média Tensão, de 1,0 kV a 36,2 kV”. Para edificações em geral, devemos nos orientar na “NBR 5410 – Instalações Elétricas de Baixa tensão”.

É importante estar sempre verificando o Catálogo da ABNT para verificarmos qual é a norma atualizada, pois essas normas são revisadas sempre que há necessidade de atualização. Às vezes, poderá ser necessário consultar várias normas dependendo da complexidade e do tipo de instalação.

Para o aterramento das entradas de serviço, devemos ler e atender as normas da empresa responsável pelo fornecimento de energia em cada localidade. Por exemplo, no Paraná, a empresa COPEL disponibiliza para consulta várias normas importantes, dentre elas:

NTC 901110 – Atendimento a Edificações de Uso Coletivo;

NTC 901100 – Fornecimento em Tensão Secundária de Distribuição.

Quando as normas brasileiras se omitem sobre um tema específico, podemos consultar também as normas internacionais.

Devido a sua enorme importância, as conexões do aterramento devem ser definidas no projeto da instalação, conforme determinado pelo item 10.3.4 da NR 10:

“O projeto deve definir a configuração do esquema de aterramento, a obrigatoriedade ou não da interligação entre o condutor neutro e o de proteção e a conexão à terra das partes condutoras não destinadas à condução da eletricidade”.

Consequentemente, o esquema de aterramento deverá ser projetado por um profissional qualificado e que tenha habilitação legal para fazer projetos, pois a NR 10 exige no seu item 10.3.8 que:

“O projeto elétrico deve atender ao que dispõem as Normas Regulamentadoras de Saúde e Segurança no Trabalho, as regulamentações técnicas oficiais estabelecidas, e ser assinado por profissional legalmente habilitado”.

Condutor PE - diagrama unifilar

As especificações do sistema de aterramento devem estar junto com o Diagrama Unifilar das instalações, conforme determinado no item 10.2.3 da NR 10:

“As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção”.

Inspeções e Medições

O aterramento poderá perder a eficiência com o passar do tempo, isso pode ocorrer devido a fatores como: corrosão, problemas em conexões e até mesmo alterações na composição do solo. Felizmente, é obrigatório que no Prontuário de Instalações Elétricas, esteja incluído a “documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos”, entre outros documentos solicitados no item 10.2.4 da NR 10.

Símbolo do Aterramento Elétrico

“Os documentos técnicos previstos no Prontuário de Instalações Elétricas devem ser elaborados por profissional legalmente habilitado” (item 10.2.7). Portanto, os procedimentos para testes e medições, devem ter o acompanhamento e aprovação de profissionais habilitados.

O aterramento cumprirá uma função importante para atender o item 10.9.3: “Os processos ou equipamentos susceptíveis de gerar ou acumular eletricidade estática devem dispor de proteção específica e dispositivos de descarga elétrica”.

Ao atender as normas técnicas e as normas de segurança, estamos salvando vidas e evitando danos as pessoas e também prejuízos materiais.
