1. Um transmissor de pressão está calibrado para operar em uma faixa de 0 a 10 bar. O seu sinal de saída varia de 4 a 20 mA. Qual é o seu sinal de saída se a pressão medida pelo transmissor for de 4 bar ?
Veja a solução no vídeo a seguir:
Acompanhe a seguir, o passo a passo dos cálculos que foram realizados nesse vídeo:
A pressão de 0 bar corresponde a saída de 4 mA. A pressão de 10 bar corresponde a saída de 20 mA. A pressão de 4 bar corresponde a um valor inicialmente desconhecido que denominamos de X.

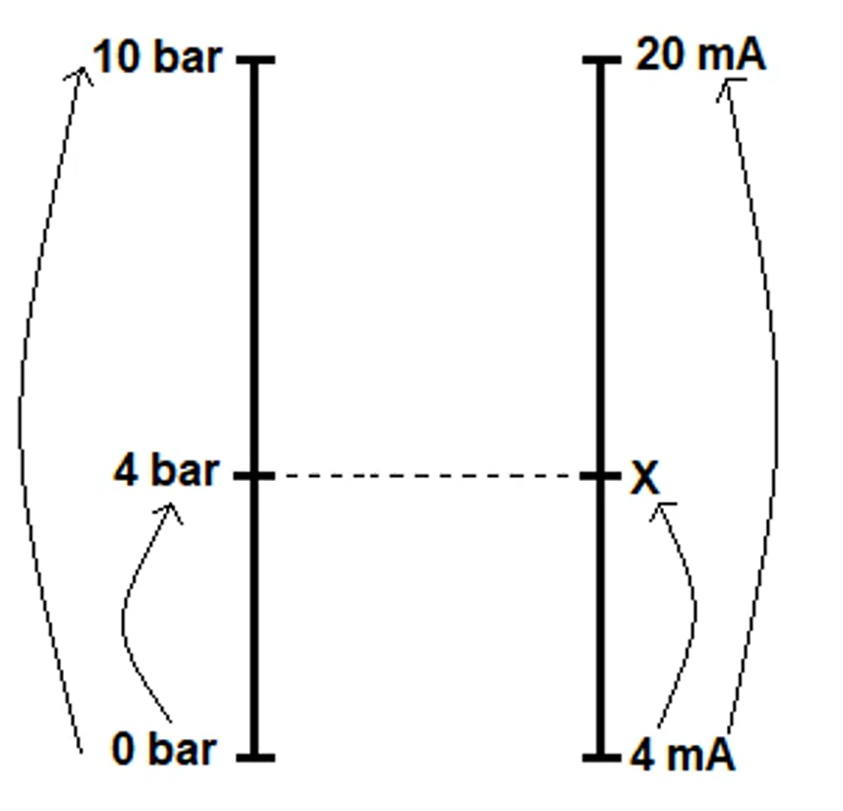

Fazemos a divisão entre os segmentos de reta representados no gráfico acima. Esse procedimento tem origem no "Teorema de Tales".
Resolvendo as contas de "menos" chegamos a:
Em seguida, devemos resolver as operações até "isolar" o X. A incógnita X pode ser isolada também no lado direito da igualdade. Primeiramente, vamos dividir 4 por 10 no lado esquerdo, e chegamos a:
O número 16 "passa multiplicando" para o outro lado, fica: 0,4 vezes 16. Dessa maneira temos:
O número 4 "passa somando" para o outro lado:
Resolvendo a soma fica:
Se 10,4 é igual a X, podemos dizer que X é igual a 10,4.
Resposta: A corrente de saída do transmissor será igual a 4 mA.
Nos link a seguir, tem mais exercícios semelhantes a esse:
Exercícios Resolvidos: Como calcular o valor de saída dos transmissores (Instrumentação Industrial)
No link a seguir você pode acessar a muitos outros vídeos sobre Instrumentação Industrial. Vale a pena conferir:
