As partes construtivas do Multímetro Digital e recomendações para o uso correto



Os multímetros são instrumentos que tem múltiplas funções, são utilizados principalmente na medição das principais grandezas elétricas: tensão, corrente, resistência, teste de continuidade, teste de diodos e transístores. Alguns modelos mais sofisticados podem ter funções adicionais, como medição de frequência elétrica e capacitância. Os multímetros são chamados também de Multiteste.

IMPORTANTE:

Para utilizar o multímetro, siga as orientações dos fabricantes e as normas de Segurança do Trabalho. A utilização errada pode causar graves acidentes de trabalho e danos no equipamento e nas instalações.


Em primeiro lugar, é necessário que você conheça os aspectos construtivos do multímetro. Podem ocorrer diferenças dependendo do fabricante e do modelo. Leia esse texto até o final para conhecer as principais partes do multímetro digital e algumas orientações importantes para a sua correta utilização.


Fica também o convite para se inscrever no canal no Youtube. Nesse canal tem muitos vídeos de apoio para os seus estudos. Acesse no link disponível a seguir:




DISPLAY ou VISOR

O "Display" é o mostrador eletrônico do instrumento. No mostrador é possível visualizar o resultado da medição e também códigos de erro como “bateria descarregada”. Em alguns modelos, o display pode mostrar também a unidade de medida. Veja alguns exemplos nas fotos a seguir:




CHAVE SELETORA

A chave seletora também é chamada de chave rotativa. Mudando a posição dessa chave você poderá selecionar a função do multímetro e a escala mais adequada. A chave seletora deve ser movimentada lentamente para reduzir seu desgaste durante a sua utilização. Veja exemplos de chaves seletoras nas fotos a seguir. Nesses exemplos as chaves estavam na posição desligada.

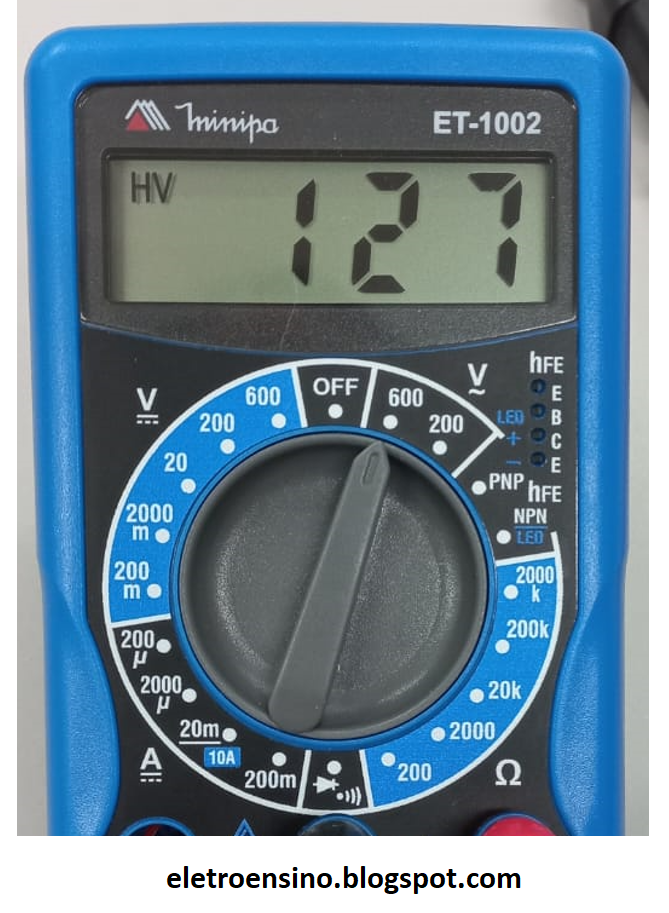

Nunca mude a posição da chave seletora com as pontas de prova conectadas em um componente energizado. Antes de mudar a posição da chave seletora, afaste as pontas de prova do local energizado. Na foto a seguir, a chave seletora estava posicionada na medição de tensão Alternada, máximo de 600 V.




PONTAS DE PROVA

As pontas de prova fazem a ligação do multímetro com o componente a ser testado. Utilize pontas de prova originais conforme especificado pelo fabricante. Antes do uso, faça um teste de continuidade para verificar se as pontas de prova não estão interrompidas e também verifique se a isolação não está danificada.



Nunca toque na parte metálica das pontas de prova, além do risco de levar um choque elétrico, o seu corpo poderá causar um erro no resultado da medição. Apoie com firmeza a ponta de prova no local de teste para garantir um bom contato elétrico. Na próxima foto, vemos as pontas de prova em contato com os terminais de um resistor durante a medição de sua resistência elétrica. A medição de resistência deve ser feita somente em componentes desligados da fonte de alimentação, ou seja, sem a presença da energia elétrica.



BORNES ou TERMINAIS

Os terminais de ligação do multímetro são chamados de Bornes. O borne é um ponto de ligação, é um local preparado para realizar conexões elétricas. Nos bornes do multímetro são conectadas as pontas de prova.

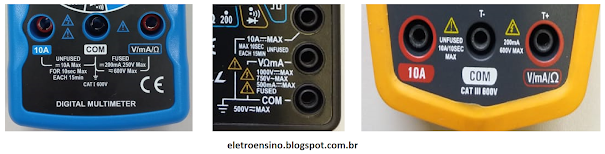

Nos componentes elétricos existem diversos tipos de bornes, alguns possuem parafusos para apertar o fio ou cabo condutor.  No multímetro, a conexão é realizada por encaixe de forma rápida, sem necessidade do uso de ferramentas. Veja alguns exemplos nas fotos a seguir:




Como já foi alertado anteriormente, sempre confirme no manual de Instruções do fabricante qual é a função de cada borne. A posição dos bornes pode não ser a mesma para diferentes marcas e fabricantes. As funções explicadas abaixo são referentes ao multímetro Modelo ET-1002 da marca MINIPA.




BORNE COM:
É o borne comum a todas as medições, recebe a ponta de prova na cor preta. É a entrada negativa para as medições de tensão e corrente elétrica do tipo contínua.


BORNE V/mA/Ω:
Nesse borne você deverá inserir a ponta de prova vermelha para realizar as medições de tensão, corrente elétrica até 200mA, continuidade e resistência elétrica. É a entrada positiva para as medições de tensão e corrente elétrica (em miliamperes) do tipo contínua.


IMPORTANTE: Para as medições de resistência elétrica, testes de continuidade, diodos e transístores, o componente deverá estar desligado da fonte de energia. Verifique também se os capacitores, se houver, já estão descarregados. Poderá ocorrer um curto circuito, caso você cometa o erro de fazer esses testes em componentes energizados.

BORNE 10A:
Nesse borne deve ser conectada a ponta de prova vermelha para medição de correntes acima de 200mA e no máxima até 10A. É uma entrada positiva para as medições de corrente elétrica do tipo contínua.

ATENÇÃO: Nunca ultrapasse o limite máximo da escala selecionada.


Fique atento a ligação correta para fazer as medições de tensão e corrente. Na medição de tensão elétrica, o multímetro estará funcionando como se fosse um voltímetro. Na medição da corrente elétrica, o multímetro estará funcionando como se fosse um Amperímetro. Depois de terminar a leitura desse texto, veja mais informações no link a seguir:



TECLAS HOLD e Back Light

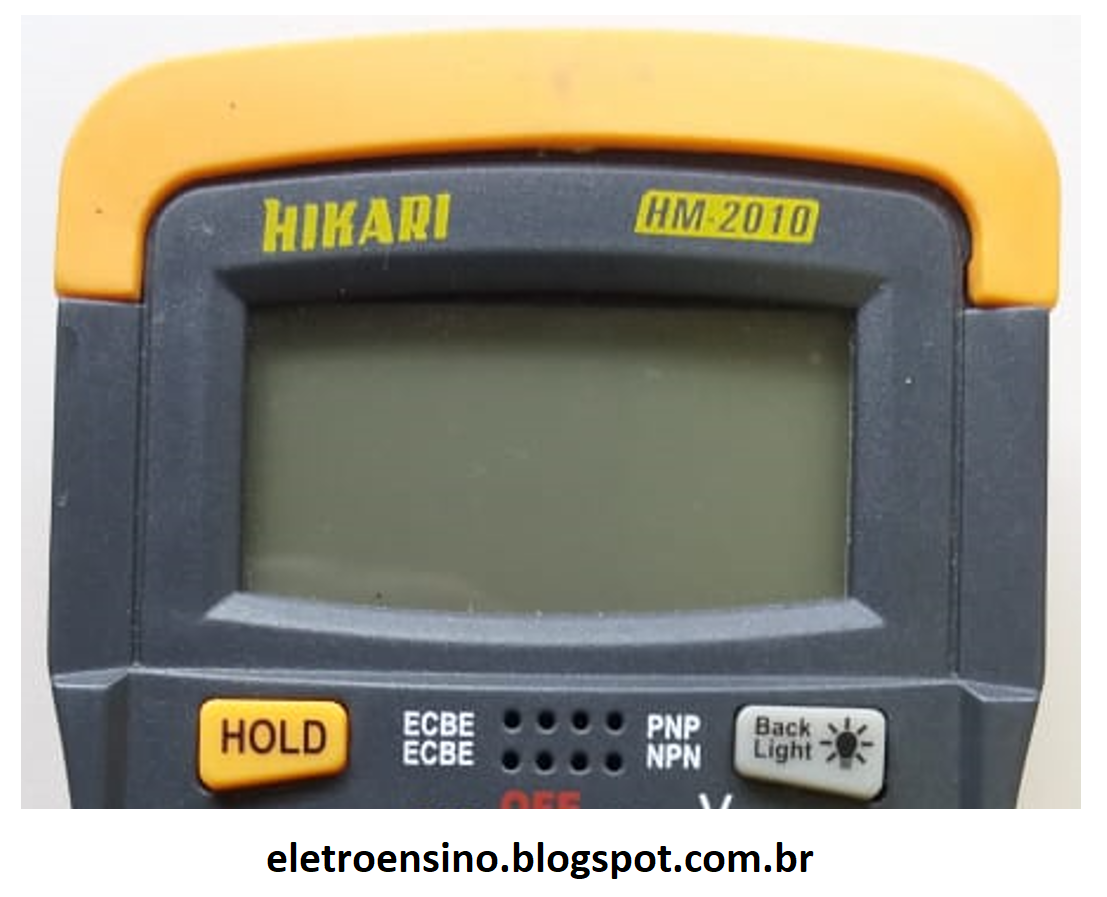

Alguns modelos de multímetro podem ter funções adicionais, como os botões HOLD e Back Light. Observe a foto no exemplo abaixo, que é um multímetro digital da marca HIKARI, modelo HM-2010.



O botão "Back Light" ao ser pressionado irá iluminar o "display", o que é bastante útil caso você esteja trabalhando em um lugar com pouca iluminação ou durante a noite.

Cuidado para não manter pressionado o botão HOLD. Esse botão serve para que o display mostre somente a última medição realizada, ou seja, o valor mostrado ficará "travado". Antes de realizar uma nova medição, verifique se este botão não está pressionado, caso o seu multímetro tenha essa função.


ALIMENTAÇÃO INTERNA

A maioria dos multímetros utilizam baterias de 9 volts, conforme você pode ver na foto a seguir. Mas existem modelos que utilizam pilhas. Se a bateria estiver descarregada, pode ocorrer erro na medição. Antes do uso é necessário verificar no mostrador se não há indicação de bateria descarregada.

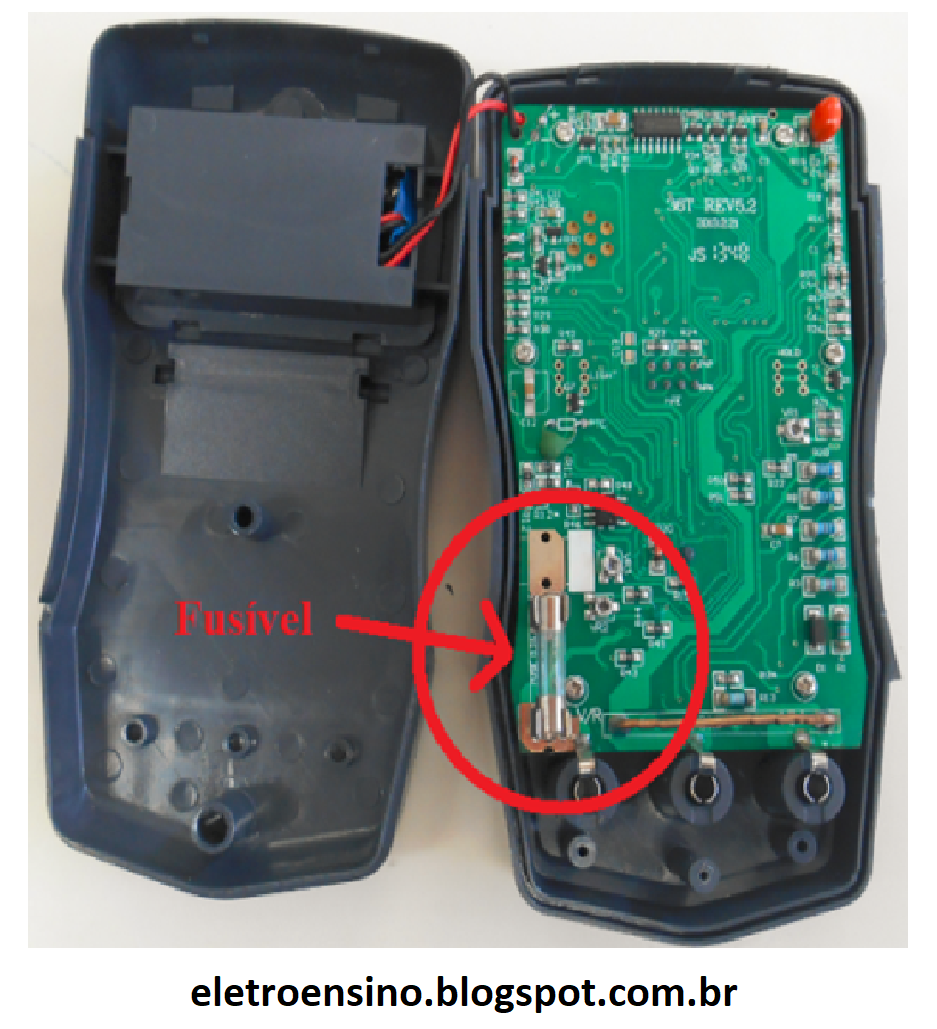

FUSÍVEL INTERNO

O fusível interno é indispensável para maior segurança durante o uso do multímetro. Se for necessário substituir o fusível, troque por outro que tenha as especificações iguais ao do fusível original, conforme recomendado pelo fabricante. Em alguns modelos, é necessário abrir o multímetro para efetuar a troca.




SEGURANÇA NO USO DOS MULTÍMETROS

Conforme estabelecido nas Normas de Segurança do Trabalho, utilize Equipamentos de Proteção Individual ao realizar medições em componentes energizados. A Norma específica para a área elétrica é a NR 10. Veja mais sobre essa importante norma no link a seguir:


NR 10 Atualizada - Segurança em Instalações e Serviços em Eletricidade - Material de Apoio


É importante lembrar que para utilizar o multímetro, você deverá:

  • Ler o Manual de Instruções e seguir as orientações dos fabricantes.
  • Trabalhar sempre com muita atenção, seguindo as Normas de Segurança do Trabalho e as Normas da Empresa onde você irá trabalhar.


Na escolha do multímetro a ser utilizado, é necessário verificar qual é a categoria compatível com o local onde será realizada a medição. Os multímetros são classificados em diferentes categorias, que podem ser CAT I, CAT II, CAT III ou CAT IV. Saiba mais sobre esse assunto no link a seguir:


Selecionando um multímetro adequado para as medições - Norma IEC 1010
