As partes construtivas do Multímetro Digital e recomendações para o uso correto

Os multímetros são instrumentos que tem múltiplas funções, são utilizados principalmente na medição das principais grandezas elétricas: tensão, corrente, resistência, teste de continuidade, teste de diodos e transístores. Alguns modelos mais sofisticados podem ter funções adicionais, como medição de frequência elétrica e capacitância. Os multímetros são chamados também de Multiteste.

IMPORTANTE:

Para utilizar o multímetro, siga as orientações dos fabricantes e as normas de Segurança do Trabalho. A utilização errada pode causar graves acidentes de trabalho e danos no equipamento e nas instalações.

Em primeiro lugar, é necessário que você conheça os aspectos construtivos do multímetro. Podem ocorrer diferenças dependendo do fabricante e do modelo. Leia esse texto até o final para conhecer as principais partes do multímetro digital e algumas orientações importantes para a sua correta utilização.

Fica também o convite para se inscrever no canal no Youtube. Nesse canal tem muitos vídeos de apoio para os seus estudos. Acesse no link disponível a seguir:

Professor Renato - Canal no YOUTUBE



Selecionando um multímetro adequado para as medições - Norma IEC 1010

Os multímetros são classificados em diferentes categorias: CAT I, CAT II, CAT III e CAT IV. É importantíssimo para a sua segurança, que sejam utilizados somente os multímetros que tenham a Categoria compatível com a instalação ou equipamento onde será realizada a medição. Para saber mais sobre esse assunto, você pode ver o vídeo a seguir:

Vídeo: Segurança em Multímetros

Mais informações você poderá encontrar nos links a seguir:

FLUKE - Guia de Segurança com Multímetros Digitais

FLUKE - Porquê utilizar um medidor com classificação CAT III em instalações solares PV?

Controlador e Indicador de Temperatura NOVUS N1040 - Exemplo de ligação e parametrização Básica

Em diversos equipamentos é necessário o uso de indicadores ou controladores de Temperatura. Como exemplos de aplicação podemos citar: estufas, fornos e câmaras frias. Por isso, é importante que os profissionais da área da Automação Industrial tenham conhecimento da instalação e parametrização desses dispositivos.

Veja no vídeo abaixo, um exemplo de ligação e parametrização básica do controlador de temperatura da marca NOVUS, modelo N1040-PRR-24V. Nesse vídeo foi realizado o teste apenas como indicador de temperatura.

Vídeo: Controlador NOVUS N1040 - Exemplo de Ligação e Parametrização

IMPORTANTE:

Existem muitos modelos e fabricantes diferentes de controladores de temperatura. Leia o manual de instruções do seu controlador e/ou indicador de temperatura. Siga rigorosamente as instruções dos fabricantes e as normas de Segurança do Trabalho. Uma ligação errada poderá queimar o dispositivo, confirme qual é a tensão de alimentação antes de fazer as ligações.

No próximo vídeo, veja novamente como parametrizar o tipo de sensor de temperatura:

Parametrização do Sensor no Controlador NOVUS N1040

Veja no endereço eletrônico do fabricante, mais informações sobre os Controladores NOVUS:

https://www.novusautomation.com/site/

Tabelas de Correlação para o PT 100 - Exercícios

O sensor de temperatura tipo PT 100 é fabricado com platina e apresenta uma resistência elétrica de 100 Ω na temperatura de 0 °C. Quando ocorre uma elevação na temperatura do sensor, a resistência elétrica do mesmo também aumenta.

Para cada temperatura, o sensor apresentará um valor de resistência. Esses valores podem ser consultados em tabelas fornecidas pelos fabricantes.

No link a seguir, tem uma tabela de correlação do PT 100 do fabricante ECIL:

ECIL - Tabela de Variação da Resistência com a Temperatura para Bulbo de Resistência (PT 100)

ATIVIDADES:

1. Consulte a tabela de correlação para o PT 100, e determine a temperatura do sensor em função da sua resistência elétrica:

    a)     100 Ω =

    b)    112,83 Ω =

    c)     260,10 Ω =

    d)    328,38 Ω =

    e)     51,29 Ω =

    f)     40,14 Ω =

 2.     Consulte a tabela de correlação para o PT 100, e determine a resistência elétrica em função da temperatura do sensor:

    a)     0 °C =

    b)    35°C =

    c)     450°C =

    d)    600 °C =

    e)     - 86 °C =

    f)     - 128 °C =



Funções dos Instrumentos utilizados na Instrumentação Industrial

Cada instrumento pode ter diferentes funções em uma malha de Instrumentação e Controle. Conforme a função executada, o instrumento pode receber uma ou mais das nomenclaturas a seguir:

Transdutor; Transmissor; Conversor; Indicador; Controlador; Registrador ou ainda Elemento Final de Controle.

Veja o vídeo a seguir para compreender cada uma dessas funções.

Vídeo: Classificação dos Instrumentos utilizados na Instrumentação Industrial

Exemplos de Instrumentos de Medição na Instrumentação Industrial

Um instrumento de medição, conforme definição do Inmetro ^[1] tem a seguinte definição:

“É o dispositivo utilizado para realizar uma medição. No âmbito da Metrologia Legal, os instrumentos de medição são utilizados no comércio, nas áreas de saúde, segurança e meio ambiente e na definição ou aplicação de penalidades (efeito fiscal)”.

Alguns exemplos:

• No Comércio: balança, hidrômetro, taxímetro, bomba medidora de combustível;
• Na Saúde : termômetro clínico, medidor de pressão sanguínea (esfigmomanômetro);

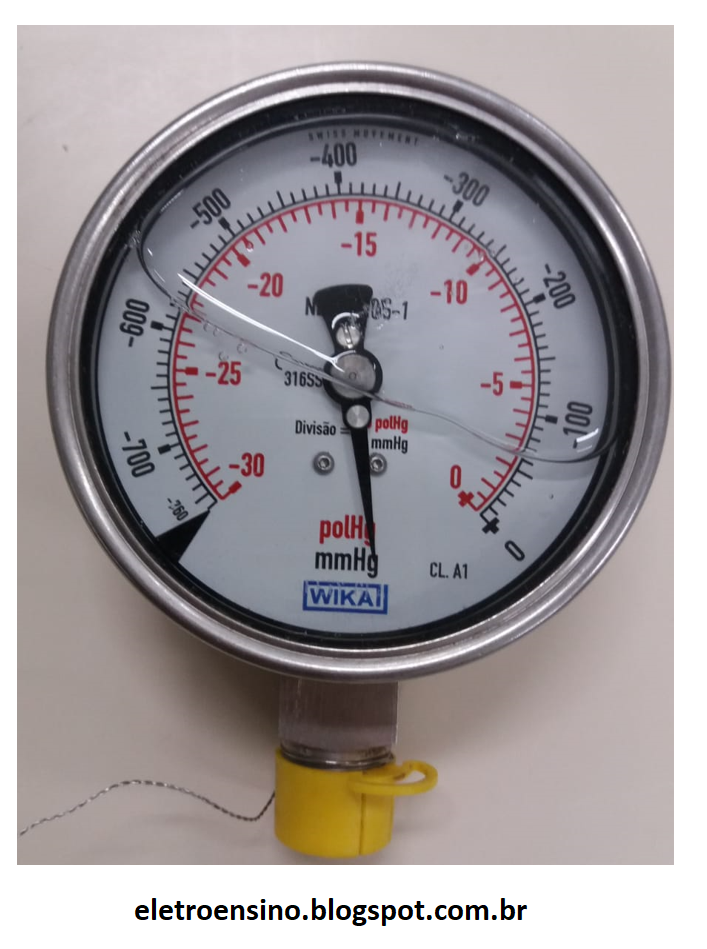

Veja no vídeo a seguir alguns exemplos de instrumentos de medição que são utilizados na Instrumentação Industrial, entre eles: Manômetros, Termômetros, Transmissores de pressão, Transmissores de temperatura, Régua de Nível e outros.

Vídeo: Exemplos de Instrumentos de Medição

No link a seguir, está disponível uma "PLAYLIST" com mais vídeos para você compreender os principais conceitos da Instrumentação Industrial:

INSTRUMENTAÇÃO INDUSTRIAL - VÍDEOS DE APOIO

O que é Instrumentação Industrial?

A Instrumentação Industrial é um campo de estudo que desenvolve e aplica tecnologias com o objetivo de medir, indicar e registrar as Grandezas Físicas Industriais.

A Instrumentação Industrial Básica se ocupa da medição das Grandezas Físicas, com destaque para a Temperatura, Pressão, Densidade, Vazão e Nível.

A Instrumentação Analítica é um ramo mais avançado da Instrumentação que faz a análise das caraterísticas Físico-Químicas das substâncias. Como exemplos: o percentual de Oxigênio de um gás, a condutividade de um líquido, o Potencial Hidrogeniônico (pH) de uma substância, e outros.

As Grandezas Físicas Industriais são também chamadas de Variáveis de Processo. Como exemplos de Variáveis de Processo podemos citar:

• Temperatura do processo de pasteurização do leite;
• Nível da água em uma caldeira industrial;
• Pressão em uma tubulação de gás;
• Vazão da água utilizada na fabricação de um produto.

O vídeo a seguir apresenta os primeiros conceitos da Instrumentação Industrial com o objetivo de responder as seguintes perguntas:

O que é Instrumentação Industrial? O que são as Grandezas Físicas? O que é medir?

Vídeo: Introdução a Instrumentação Industrial

No link a seguir, está disponível uma "PLAYLIST" com mais vídeos para você compreender os principais conceitos da Instrumentação Industrial:

INSTRUMENTAÇÃO INDUSTRIAL - VÍDEOS DE APOIO

Como testar um termopar com o multímetro digital

Os Termopares são sensores de temperatura com grande aplicação na indústria. O termopar é formado pela junção de um par de condutores. Dependendo do tipo de material usado na fabricação, o termopar é classificado em diferentes tipos. Como exemplos: Termopar tipo J, Termopar Tipo K, Termopar tipo S, e outros.

Você sabia que é possível usar o multímetro digital para fazer um teste básico no termopar?

Um defeito bastante comum é a quebra do sensor, ou o rompimento de um dos seus fios de ligação. O teste básico tem o objetivo de verificar se o sensor está quebrado, ou com alguma ligação rompida.

Veja como fazer o procedimento no vídeo a seguir:

Teste do Termopar com o Multímetro Digital

Como testar o PT 100 com o multímetro digital

O sensor de temperatura do tipo PT 100 é um dos sensores mais utilizados na indústria para a medição de temperatura. Um defeito bastante comum é a quebra do sensor, ou o rompimento de um dos seus fios de ligação.

Você sabia que é possível usar o multímetro digital para fazer um teste básico no PT 100?

Esse teste básico tem o objetivo de verificar se o sensor está quebrado, ou com alguma ligação rompida.

Veja como fazer o procedimento no vídeo a seguir:

Vídeo: Teste do PT 100 com o Multímetro Digital

Veja mais sobre sensores de temperatura nos links a seguir:

Sensores de Temperatura - Termoresistências

PT 100 com dois, três ou quatro fios

SENSORES DE TEMPERATURA - TERMOPARES

Como testar um termopar com o multímetro digital



Lista de Exercícios - Escalas de Temperatura

A lista de exercícios a seguir foi elaborada para você revisar seus conhecimentos sobre Escalas de Temperatura.

Conversão de Escalas de Temperatura - Exercícios Resolvidos passo a passo



Aprenda a realizar as conversões entre as unidades de temperatura Célsius, kelvin e Fahrenheit. Veja nos vídeos a seguir as conversões passo a passo.

Escalas de Temperatura: Célsius, Fahrenheit e Kelvin

Durante o desenvolvimento da Ciência foram criadas diversas escalas de temperatura. Atualmente, as mais utilizadas são as escalas: Kelvin, Célsius e Fahrenheit.

Como são elaboradas as escalas de Temperatura?

Demonstração Matemática das Fórmulas de Conversão de Escalas de Temperatura

Você já realizou conversões entre as unidades de temperatura? Essa é uma atividade comum no estudo de Ciências e da Física. Geralmente aplicamos as relações abaixo:

Mas, você sabe da onde vem as equações que são utilizadas para a conversão entre as escalas Célsius, Fahrenheit e Kelvin?

Assista o vídeo a seguir até o final, e acompanhe a demonstração matemática das principais fórmulas utilizadas na conversão entre as escalas de temperatura.

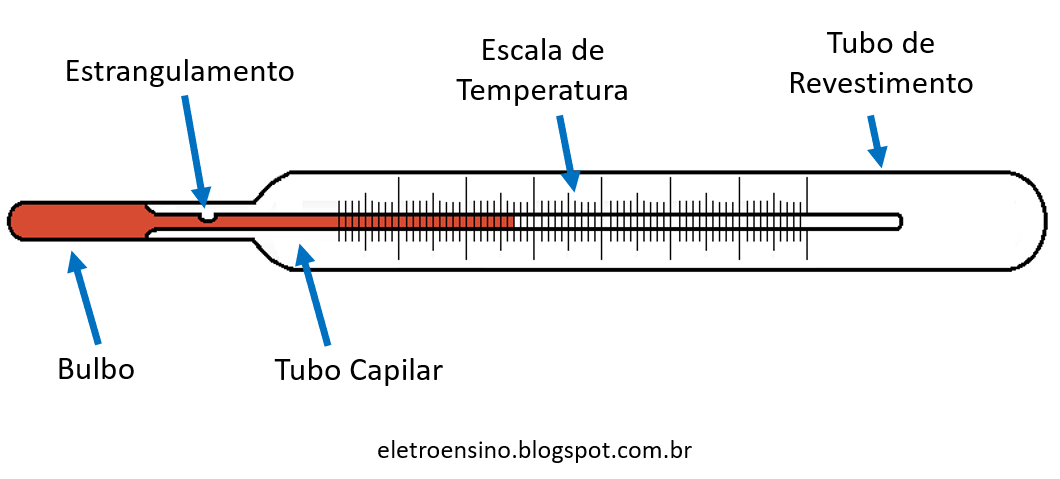

Termômetro Clínico de Líquido: Aspectos Construtivos e Princípio de Funcionamento

https://pixabay.com/pt/photos/cuidado-equipamento-febre-gripe-2285/

Existem muitos modelos diferentes de termômetros. Nesse texto, você poderá compreender como é o funcionamento do Termômetro Clínico com preenchimento de líquido. Esse modelo de termômetro é utilizado para verificar a temperatura do corpo humano. Observe a figura abaixo:



Apresentação da Unidade Curricular "Medição de Variáveis Físicas Industriais"

Na Unidade Curricular de “Medição de Variáveis Físicas Industriais”, serão estudados os conceitos relacionados a Instrumentação Industrial.

Os principais assuntos dessa unidade curricular são:

• Estudo das grandezas físicas: Temperatura, Pressão, Densidade, Nível e Vazão;

• Estudo do princípio de funcionamento dos instrumentos utilizados na medição dessas grandezas físicas;

• Noções de instalação e Calibração de Instrumentos.

No link a seguir, serão disponibilizados os materiais de apoio para as aulas:

Materiais de Apoio: Medição de Variáveis Físicas Industriais (Instrumentação Industrial)

Mudanças de Estado Físico da Matéria

O estado físico da matéria depende da sua temperatura e pressão. Um exemplo bastante comum é a água. Se aquecermos a água em um local com pressão atmosférica normal (1 atm), a água passará para o estado gasoso na  temperatura de 100 °C. Mas, se aquecermos a água em uma panela de pressão fechada, precisaremos de uma temperatura superior a 100 °C para que a água mude para o estado gasoso.

As mudanças de estado físico da matéria são conhecidas também como mudanças de fase. Essas mudanças estão resumidas no esquema a seguir:

A importância dos Condutores e dos Isolantes Térmicos na Eletrônica e na Indústria

Provavelmente, você já ouviu falar que alguns materiais são condutores térmicos, e outros são isolantes térmicos. Sabia que os dois tipos de materiais são muito importantes no dia a dia, na Eletrônica e também para a indústria?

Os condutores térmicos são materiais que facilitam a transmissão do calor.

Como exemplos de bons condutores térmicos, podemos citar os metais, tais como: alumínio, cobre, prata, ouro e outros.

Os isolantes térmicos são materiais que dificultam a transmissão do calor.

Alguns exemplos de isolantes térmicos são: o vidro, a cerâmica, o isopor, a lã, e os diversos tipos de plásticos.

Dilatação Térmica e a sua importância para a Eletroeletrônica

Você sabia que a Dilatação Térmica é importante para o funcionamento de diversos dispositivos elétricos?

A dilatação térmica é o aumento das dimensões de um corpo ocasionado pelo aumento de sua temperatura.

Por que ocorre a dilatação?
