Nessa página serão disponibilizados materiais de apoio para a Unidade Curricular de Desenvolvimento de Sistemas de Controle e Orientações para a elaboração do Trabalho de Conclusão de Curso (TCC).
sábado, 27 de agosto de 2022
sexta-feira, 19 de agosto de 2022
QUESTIONÁRIO – TERMISTORES E TERMORRESISTÊNCIAS
1. Explique o que são e como funcionam os seguintes TERMISTORES:
a) PTC
b) NTC
2. Como é constituído um PT 100 (do que ele é feito)? Qual é o seu princípio de funcionamento?
3. Em relação ao uso do PT 100, explique:
a) Duas vantagens do seu uso:
b) Duas desvantagens do seu uso:
4. Explique qual é a aplicação para os sensores PT 100 de:
a) Dois fios
b) Três fios
c) Quatro Fios
5. Um PT 100 apresenta uma resistência de 100 Ω. Qual é o valor da temperatura do sensor?
Termistores - Sensores de Temperatura
Os TERMISTORES são componentes que tem sua resistência elétrica alterada pela temperatura. São fabricados com materiais semicondutores como óxido de magnésio ou cobalto. Em aplicações que exigem alta precisão, o semicondutor utilizado pode ser o silício ou o germânio, dopados com algum outro material como o latão ou determinadas ligas de cobre. Os termistores tem maior uso em circuitos eletrônicos.
Os valores da resistência elétrica em função da temperatura são fornecidos em "datas sheets" fornecidos pelos fabricantes. Em função do seu comportamento, os termistores são classificados como tipo PTC ou NTC.
TERMISTOR TIPO PTC
PTC é a sigla para “Positive Temperature Coefficient”, traduzido com “Coeficiente Positivo de Temperatura. Nesse sensor, a resistência elétrica aumenta com a elevação de temperatura. O gráfico abaixo apresenta um exemplo da curva de funcionamento de um PTC.
TERMISTOR TIPO NTC
NTC é a sigla para “Negative Temperature Coefficient”, traduzido com “Coeficiente Negativo de Temperatura. Nesse sensor, a resistência elétrica diminui com a elevação de temperatura. O gráfico abaixo apresenta um exemplo da curva de funcionamento de um NTC.
Também existem sensores de temperatura fornecidos na forma de Circuitos Integrados (Cis). Um exemplo é o Circuito Integrado LM 35, muito utilizado em projetos de robótica.
quarta-feira, 10 de agosto de 2022
Teste de uma Válvula de Controle com Posicionador Eletropneumático
O vídeo a seguir mostra um teste de uma Válvula de Controle marca HITER, controlada por um Posicionador da marca FOXBORO. O posicionador recebe um sinal elétrico de 4 a 20 mA e envia para válvula um sinal pneumático de 3 a 15 psi.
No link a seguir, você poderá acessar gratuitamente dezenas de vídeos sobre Instrumentação Industrial e Controle de Processos.
Manutenção Preditiva - Gestão da Manutenção
Na manutenção preditiva, as condições de funcionamento dos equipamentos são analisadas por meio de instrumentos ou análise de laboratório.
Verificando o resultado das análises é possível tomar decisões, tais como:
- Substituição de peças;
- Alteração de alguma condição;
- Programação da intervenção;
- Alteração da periodicidade da inspeção;
- Manter o processo de inspeção periódica;
- e outros.
Como técnicas de Manutenção Preditiva podemos citar como exemplos: Termografia; Análise do Óleo Isolante dos transformadores; Análise de óleos lubrificantes; Análise de Vibrações e Inspeção por Ultrassom.
Veja exemplos de utilização das técnicas de manutenção preditiva no vídeo a seguir:
Vídeo: Manutenção Preditiva
Veja mais técnicas de Manutenção nos links disponíveis a seguir:
Como escrever o Trabalho de Conclusão de Curso (TCC) para os Cursos de Automação Industrial
O vídeo a seguir apresenta dicas importantes para a elaboração do TCC para os cursos de Automação Industrial.
QUESTIONÁRIO - TERMÔMETROS
Faça a leitura dos materiais de apoio, em seguida responda o questionário a seguir:
QUESTIONÁRIO - TEMPERATURA E CALOR
Faça a leitura dos Textos de Apoio indicados pelo professor. Em seguida, responda as questões:
1. O que é temperatura?
2. Cite exemplos da importância do controle da temperatura na indústria.
3. Qual é o conceito físico para o Calor?
4. Defina o conceito de:
a) Pirometria
b) Criometria
c) Termometria
5. Explique como ocorre a transferência de calor por:
a) Condução
b) Convecção
c) Radiação
6. O que são materiais condutores térmicos? Cite no mínimo três exemplos.
7. O que são materiais isolantes térmicos? Cite no mínimo cinco exemplos.
8. Explique o que é Dilatação Térmica.
9. Quais são os três estados básicos da matéria?
10. Explique o que são as seguintes mudanças de estado físico da matéria:
a) Fusão
b) Solidificação
c) Vaporização
d) Condensação ou liquefação
e) Sublimação
f) Ressublimação
TEXTOS DE APOIO:
Fica também o convite para se inscrever no canal no Youtube. Nesse canal tem muitos vídeos de apoio para os seus estudos. Acesse no link disponível a seguir:
terça-feira, 9 de agosto de 2022
Você conhece o John Travoltagem?

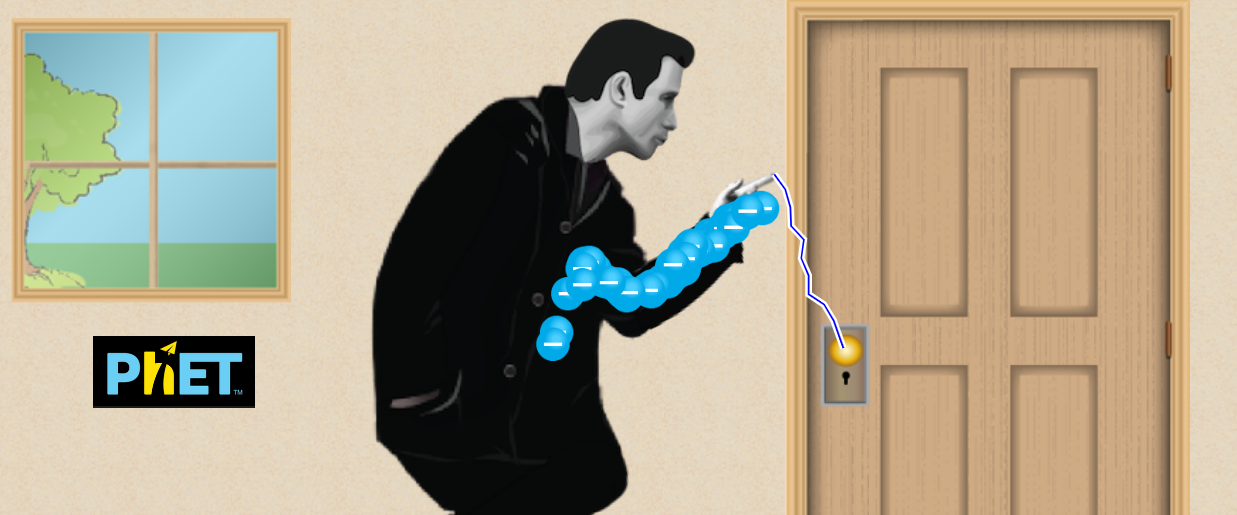

No simulador PhET é possível simular um choque elétrico causado pela eletricidade estática. Veja essa simulação no vídeo a seguir:
John Travoltagem - Eletricidade Estática - Eletrização por Atrito com o Simulador Phet
domingo, 7 de agosto de 2022
Eletricidade Estática - Experiência Virtual com Balões
O vídeo apresenta uma experiência Virtual com Balões que ajuda a entender melhor o Processo de Eletrização por Atrito.
Essa aula foi elaborada com o Simulador chamado de "Kit para Montar Circuito DC - Lab Virtual". Esse Simulador faz parte do Projeto PhET™ da Universidade do Colorado (EUA).
No Canal do YouTube, tem vídeos de apoio para o estudo da NR 10, Eletricidade Predial e Industrial, Automação Industrial, Eletrônica e Física.
Se inscreva no Canal e acompanhe as atualizações. Segue o link para o Canal:
terça-feira, 2 de agosto de 2022
Cálculo da Corrente de Saída de um Transmissor de Pressão - Exemplos resolvidos
1. Um transmissor de pressão está calibrado para operar em uma faixa de 0 a 10 bar. O seu sinal de saída varia de 4 a 20 mA. Qual é o seu sinal de saída se a pressão medida pelo transmissor for de 4 bar ?
Veja a solução no vídeo a seguir:
Acompanhe a seguir, o passo a passo dos cálculos que foram realizados nesse vídeo:
Segurança no Sistema Elétrico de Potência (SEP) e em suas proximidades - Material de Apoio
Sejam bem vindos!
Nessa página serão disponibilizados textos e vídeos de apoio para o Curso Complementar de Segurança no Sistema Elétrico de Potência (SEP).
No Canal do YouTube, tem vídeos de apoio para o estudo da NR 10, Eletricidade Predial e Industrial, Automação Industrial, Eletrônica e Física. Se inscreva no Canal e acompanhe as atualizações. Segue o link para o Canal:
Professor Renato - Canal no YouTube
Os materiais de apoio estão disponíveis nos links a seguir:
Linha de Transmissão - Itaipu a Ibiúna - 600 mil volts em Corrente Contínua
Sistema de Transmissão Gralha Azul - Paraná
Relé Buchholz, essencial na segurança dos transformadores de potência a óleo
Média Tensão: Padrão de cores para os condutores elétricos
Prontuário de Instalações Elétricas
Luvas isolantes de borracha: informações importantes
Procedimentos de Trabalho – NR 10
Modelo de Procedimento de Trabalho - NR 10
Quais são as consequências do arco elétrico?
O aterramento Elétrico das instalações conforme a NR 10
